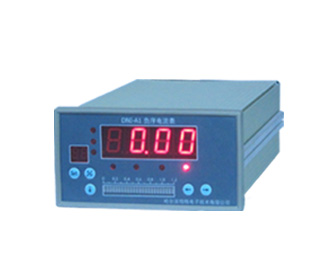

BF-52负序电流监测仪采用高性能单片机，采用真有效值算法，采集、计算负序电流等7个电力参数，带一路4-20mA输出，在40-70Hz范围内，即使信号波形发生畸变后，也可保证测量精度。支持RS232或RS485通讯，便于现场联网使用。
具有负序过流报警、反时限负序过流报警开出节点
配套的上位机软件，可管理多台仪器，对被测信号进行常量监测、趋势图记录，也可读取参量的实时波形（最高采样频率5k/s）,进而进行谐波分析、矢量分析。
一. 技术参数
1 准确度
< ±0.5% F.S.
2 输入
|
|
交流电流通道
|
|
输入阻抗
|
<0.05Ω
|
|
吸收功耗
|
＜0.1VA(5A)
|
|
量程
|
0-10A
|
|
过载能力
|
2倍额定连续
10倍额定30秒;
25倍额定2秒;
50倍额定1秒
|
串行口：RS485(标准)／RS232(可选)
4 绝缘强度（在输入／输出／电源之间）
引用标准：IEC688－1992
试验方法：AC2kV 1分钟 漏电流2mA
5 稳定性
温度范围：－10～＋50℃
温度影响：100ppm/℃
长期稳定性：＜0.2％/年
6 工作条件
温度：－10～＋50℃
湿度：20～95％ 无凝露
7 工作电源
电源电压：AC 198～242V;40～70Hz
整机功耗：＜ 8W
8 重量
净重：3.5kG
9 外形尺寸
外形尺寸：160mm(长)×84mm(宽)×270mm(深)
安装开孔尺寸：150mm×75mm
二. 测量参量及符号表示
所有可监测的参量如下表：
|
序号
|
符号
|
参量
|
量纲
|
|
1
|
IA
|
A 相电流
|
KA(A)
|
|
2
|
IB
|
B 相电流
|
kA(A)
|
|
3
|
IC
|
C 相电流
|
kA(A)
|
|
4
|
F
|
频率
|
Hz
|
|
5
|
3I0
|
零序电流
|
kA(A)
|
|
6
|
I2
|
负序电流
|
kA(A)
|
|
7
|
I22t
|
反时限参数
|
|
