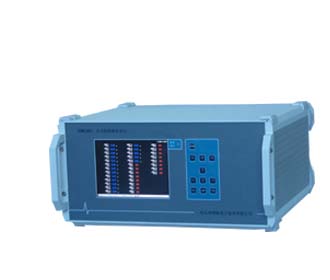

BF-91多功能数据监录仪，是发电机特性测试仪的功能扩展。是以DSP、嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。
基于DSP的先进数据处理能力，BF-91实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，最高为100K/S，可用于暂态电气信号的录制分析。
采用先进工控内核，结合嵌入式操作系统，高效、可靠地实现数据高级处理、传输、存储、显示功能。
BF-91提供上位机软件包，可安装于基于Windows操作系统的计算机（上位机），
如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与BF-91连接，实现发电机特性试验、远程控制、数据共享等功能。
主要功能与特点
发电机总启动电气试验：BF-91可以方便实现任意二组参量的X-Y特性试验，例如空载试验、短路试验，可做曲线拟合。可以录制任选的模拟量波形曲线、有效值曲线，进行励磁调解器相关试验，如阶跃试验、灭磁试验、甩负荷试验等。可以进行发电机同期试验、转子交流阻抗试验、进相试验等。使用BF-91进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。
故障录波：按用户预先定义的故障判据，BF-91实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。
实时监测：BF-91接入了16路开关量、18路模拟量。BF-91实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，最高21次）、矢量图（最多4组，每组最多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。
无纸趋势图记录：BF-91可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。
BF-91可作为便携式仪器，用于各种工业设备的故障的监录、分析；也可用于电力系统或其他行业的关键设备的在线监测；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
技术规格
u
18路同步采样模拟通道（可扩展到24路）
A/D分辨率： 16位；有效值准确度：0.2%（FSR）
BF-91装有6个（可扩展至8个）模拟模块，每个模块由3路模拟通道组成。模块种类：
|
型号 |
第1通道 |
第2通道 |
第3通道 |
|
STM-1001 |
AC 0～150V |
|
STM-1002 |
AC 0～10A(0～70A) |
|
STM-1003 |
DC ±1500V(±300/±30V/±10V/±5V) |
|
STM-1004 |
DC 4–20mA |
|
STM-1005 |
DC ±1000V |
DC ±300V |
DC ±100mV |
|
STM-1006 |
转速信号 |
DC ±1000V |
DC ±100mV |
BF-91标准配置为：2×STM-1001，2×STM-1002，1×STM-1005，1×STM-1006。
调理模块的种类配置，可根据用户要求调整；各调理模块的量程，可根据用户要求调整。
u
16路同步采样开关通道
标配为外接无源节点，调理通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。
u
同步采样频率：从10K/s ～ 100K/s可选。
18路模拟通道与16开关通道全部打开时，采样频率为10K/s。打开2路模拟通道与16开关通道时，采样频率可达100K/s。
u
8路实时计算量
计算量准确度 ： 0.5%（FSR）；BF-91以下计算量种类：
|
类型 |
参与计算的模拟量 |
|
频率 |
交流量1、交流量2（可选）、交流量3（可选） |
|
同期压差 |
机端电压、系统电压、相角差（计算量） |
|
相角差 |
交流量1、交流量2 |
|
两表法三相有功 |
UAB、IA、UBC、IC |
|
两表法三相无功 |
UAB、IA、UBC、IC |
|
单相有功 |
U、I |
|
单相无功 |
U、I |
|
三相累加和有功 |
UA、IA、UB、IB、UC、IC |
|
三相累加和无功 |
UA、IA、UB、IB、UC、IC |
|
正序 |
交流量A、交流量B、交流量C |
|
负序 |
交流量A、交流量B、交流量C |
|
零序 |
交流量A、交流量B、交流量C |
|
两矢量差 |
交流量A、交流量B |
|
功率因数 |
有功、无功 |
|
功角 |
有功、无功、机端电压 |
u
故障启动方式
模拟量：突变、过量、欠量
开关量：变位
u
故障记录容量
1GB，可按要求扩展。
u
通讯
串行口：1个RS-232C端口，最大通讯波特率115200。
网络接口：1个10/100Mbps 802.3u接口。
u
显示屏
6.4” 262144色TTF显示屏
分辨率：640×480
u
实时谐波分析
可对3个模拟通道进行实时谐波分析。
u
实时波形显示
以类似示波器的方式显示实时波形。
u
实时矢量图
最多可以显示4个矢量图画面，每个画面实时显示最多6个模拟量的矢量图。
u
PC软件包
BF-91
PC软件包运行于Windows平台，通过串行口或网络接口连接仪器。包括实时监视、参数设置、通道校准、数据分析、发电机总启动电气试验等程序。
u
机箱尺寸（mm）
342（宽）×178（高）×318（深）
u
机箱重量
仪器净重约7．5kg。
u
工作电源
AC220V 50Hz；DC110-220V；整机功耗约25W
